Trong sản xuất khuôn mẫu, “độ chính xác cao” là một trong những thuật ngữ được mọi người sử dụng rất nhiều, nhưng trong phân xưởng, nó có thể mang những ý nghĩa rất khác nhau. Từ những năm tôi làm việc vớikhuôn nốivà các bộ phận quang học, độ chính xác cao không chỉ là một con số trên bản vẽ—mà còn là cách khuôn hoạt động trong các lần chạy lặp lại và mức độ điều chỉnh cần thiết trong quá trình lắp thử.
Tôi nhớ một dự án mà một tờ chèn tiêu chuẩn trông rất đẹp trên giấy. Một vài bức ảnh đầu tiên thì ổn, nhưng đến loạt ảnh thứ ba, những sai lệch nhỏ đã gây ra hiện tượng nhấp nháy dọc theo các cạnh. Chúng tôi đã hoán đổi một phần chèn chính xác và đột nhiên vấn đề biến mất. Đó là lúc tôi thực sự chú ý: vấn đề không phải là sự hoàn hảo trên giấy tờ mà là sự ổn định trong sản xuất.
Để so sánh chi tiết, xemMảnh dao chính xác và mảnh dao tiêu chuẩn
.
Sự khoan dung thường bị hiểu lầm. Một số kỹ sư cho rằng chặt chẽ hơn luôn đồng nghĩa với tốt hơn, nhưng trên thực tế, dung sai cần phải phù hợp với ứng dụng.
Ví dụ: chúng tôi đã từng thử ±0,002 mm trên tính năng định vị không quan trọng. Chi phí gia công tăng vọt và chi tiết đó không hoạt động tốt hơn đáng kể. Mặt khác, các bề mặt tham chiếu quan trọng cần ± 0,005 mm hoặc chặt hơn. Sự khác biệt là tính nhất quán, không chỉ là con số.
Chúng tôi thích coi nó như những mảnh ghép phù hợp. Nếu các cạnh quá lỏng, khuôn sẽ bị dịch chuyển. Quá chật, bạn sẽ gặp khó khăn trong quá trình lắp ráp. Dù bằng cách nào, việc này đều tốn thời gian và có thể gây ra ứng suất làm giảm tuổi thọ của dụng cụ. Việc xác định đúng dung sai—ở những nơi thực sự quan trọng—là một mẹo nhỏ.

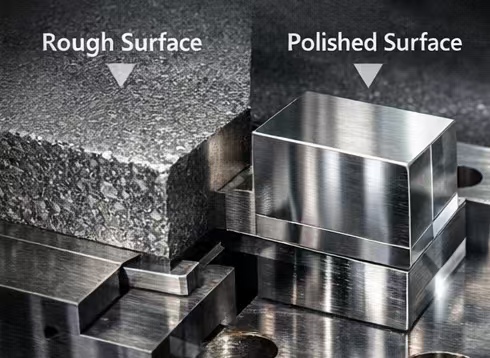

Bề mặt hoàn thiện thường bị đánh giá thấp. Một bề mặt được đánh bóng không chỉ trông đẹp mắt; nó ảnh hưởng đến cách các hạt dao trượt vào đúng vị trí, mức độ phân bố tải trọng và mức độ hao mòn xảy ra theo thời gian.
Trong thực tế, chúng tôi tập trung vào các bề mặt chức năng: vùng bịt kín, mặt tiếp xúc và bề mặt sản phẩm có thể nhìn thấy được. Các khu vực bên trong không chạm vào nhựa hoặc các vật chèn khác thì không cần đánh bóng kỹ càng. Tôi đã thấy những trường hợp hoàn thiện gương được thực hiện ở khắp mọi nơi, nhưng nó không cải thiện hiệu suất—nó chỉ làm tăng chi phí và thời gian thực hiện.
Nhìn thấyMảnh dao chính xác và mảnh dao tiêu chuẩn
để biết các ví dụ thực tế về cách hoàn thiện bề mặt ảnh hưởng đến hoạt động của nấm mốc.
Khả năng lặp lại là yếu tố phân biệt hạt dao có độ chính xác thực sự với hạt dao tiêu chuẩn. Việc chèn vừa một lần là chưa đủ; nó cần trở về vị trí cũ sau khi tháo rời, vệ sinh hoặc thay thế bộ phận.
Khuôn kết nối vàthành phần quang họcđặc biệt nhạy cảm. Sự dịch chuyển căn chỉnh 0,01 mm có thể dẫn đến sản phẩm bị lỗi hoặc tăng độ nháy. Theo kinh nghiệm của tôi, việc kiểm tra khả năng lặp lại trước khi thực hiện một thiết kế sẽ giúp tiết kiệm thời gian điều chỉnh thử nghiệm.
Đôi khi, chúng tôi thậm chí còn đánh dấu các cạnh tham chiếu và thực hiện nhiều chu trình lắp ráp-tháo rời trong xưởng để xác minh điều này. Việc này thật tẻ nhạt, nhưng chi phí bỏ qua nó sẽ cao hơn trong quá trình sản xuất.
Để biết thêm về khuôn kết nối, xemLinh kiện khuôn chính xác cho khuôn kết nối
.

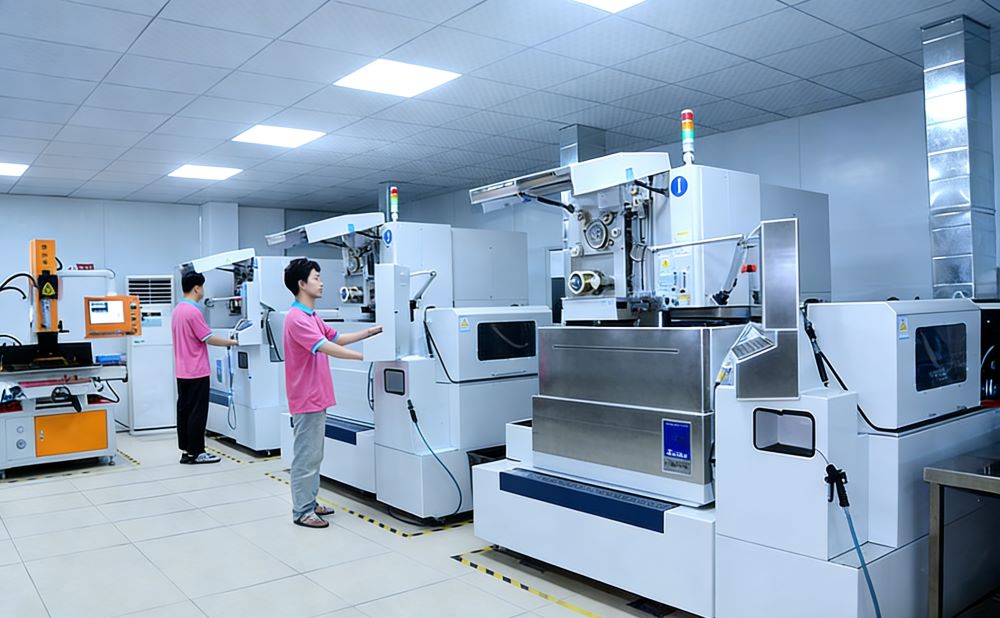

Bản vẽ là mục tiêu nhưng việc gia công sẽ biến nó thành hiện thực. Độ ổn định của máy CNC, các thông số cắt, độ mài mòn của dụng cụ và hiệu ứng nhiệt đều đóng một vai trò quan trọng. Ngay cả một vật chèn được thiết kế hoàn hảo cũng có thể bị hỏng nếu quá trình này không được kiểm soát.

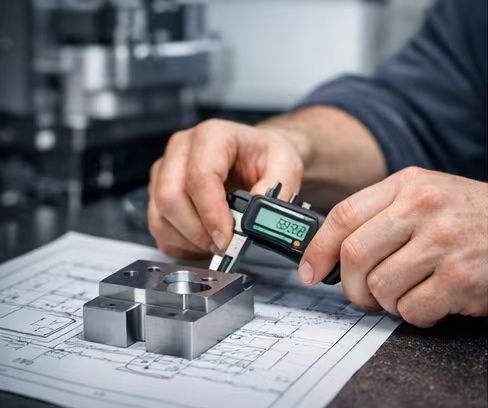

Kiểm tra là một điểm quan trọng khác. Chỉ kiểm tra kích thước khi kết thúc quá trình sản xuất thường bỏ qua độ lệch trong quá trình gia công. Chúng tôi đo lường các kích thước quan trọng ở nhiều giai đoạn để sớm phát hiện vấn đề.
Gia công có độ chính xác caokhông chỉ về những cỗ máy ưa thích mà còn về một quy trình có thể lặp lại và được kiểm soát. Chúng tôi nhận thấy rằng tính nhất quán của quy trình thường quan trọng hơn dung sai tuyệt đối.

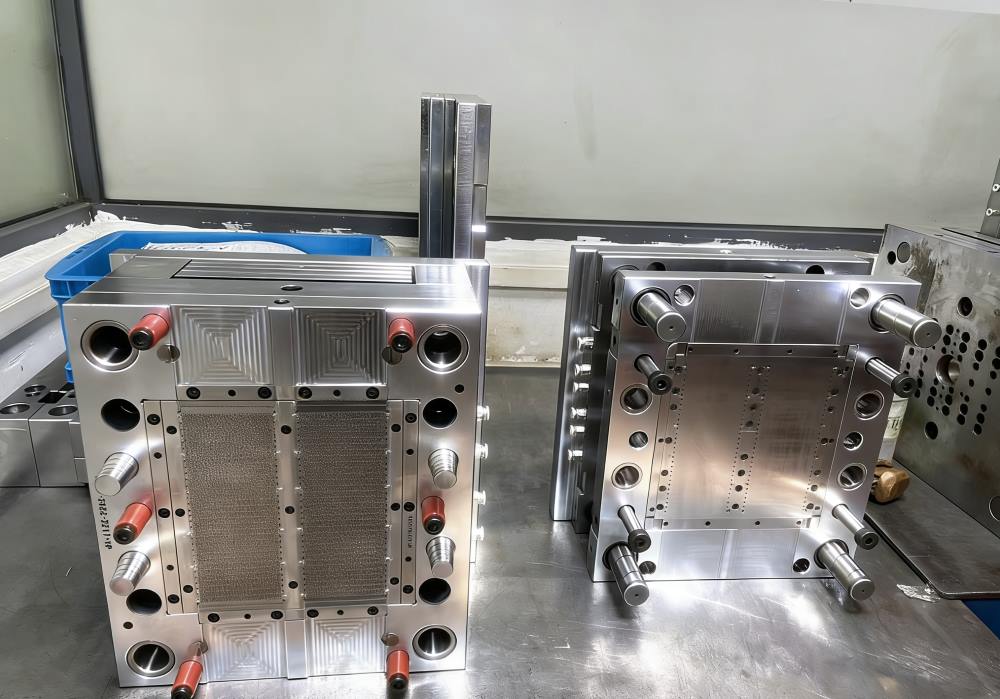

Không phải mọi khuôn đều được hưởng lợi từ độ chính xác cực cao. Việc sử dụng các hạt dao có độ chính xác cao cho vỏ nhựa đơn giản là quá mức cần thiết. Nó làm tăng chi phí và thời gian thực hiện mà không cải thiện sự ổn định trong sản xuất.
Việc chèn chính xác là cần thiết khi:
Độ chính xác kích thước ảnh hưởng trực tiếp đến chất lượng sản phẩm
Nhiều thành phần phải khớp với nhau một cách hoàn hảo
Khuôn sẽ chạy hàng trăm nghìn chu kỳ
Trong các khuôn đơn giản hơn, các hạt dao tiêu chuẩn có dung sai hợp lý thường hoạt động tốt. Chọn mức độ chính xác phù hợp dựa trên ứng dụng, vật liệu và khối lượng sản xuất là cách tiếp cận thông minh hơn.
Chèn khuôn có độ chính xác caokhông được xác định bởi một con số hoặc bề mặt hoàn thiện. Chúng là kết quả của việc kiểm soát dung sai, chất lượng bề mặt, độ khít, độ lặp lại và quá trình gia công phối hợp với nhau.
Theo quan điểm của tôi, mục tiêu không phải là theo đuổi những dung sai nhỏ nhất. Đó là việc đạt được hiệu suất nhất quán, có thể dự đoán và ổn định ở những nơi thực sự quan trọng—giảm việc điều chỉnh thử nghiệm, tránh sai sót và giữ cho khuôn hoạt động trơn tru.
Để được hướng dẫn thêm, hãy kiểm traGia công chính xác cao và các thành phần khuôn chính xác để xem những nguyên tắc này được áp dụng như thế nào trên các khuôn mẫu khác nhau.
